DESCRIPTION – Wafer de silicium

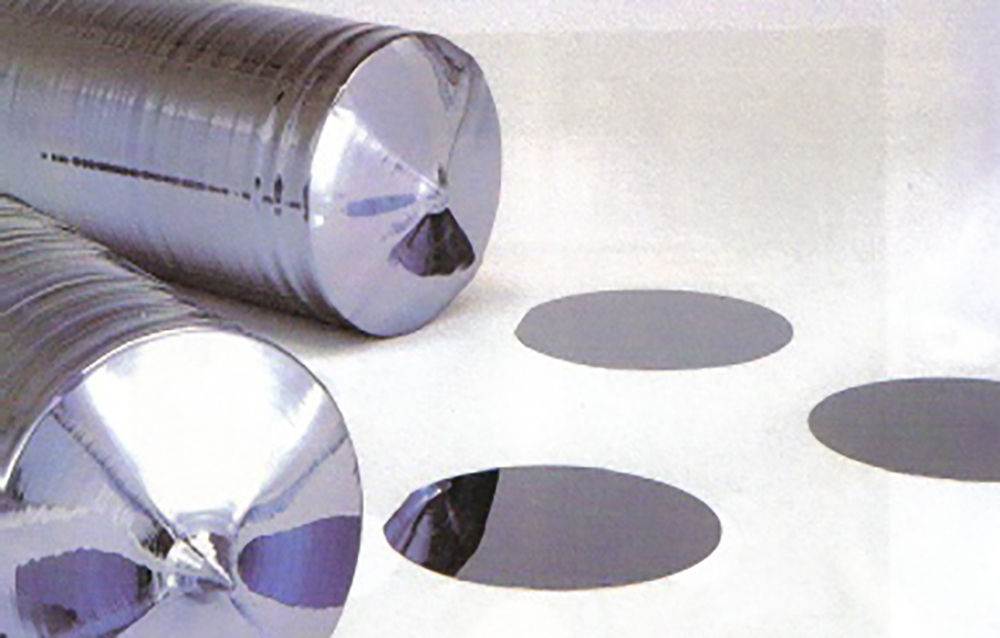

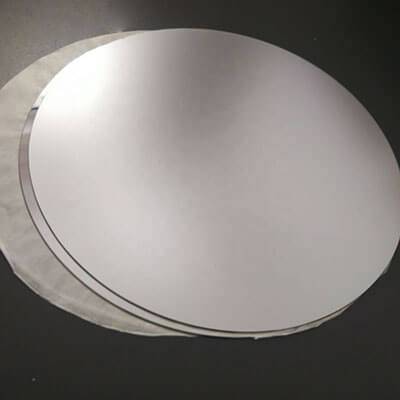

Le wafer de silicium est une fine galette de semi-conducteur monocristallin composé de silicium ultra-pur. Les wafers, ou plaquette de silicium, servent de support à la fabrication de micro composants. Ils sont souvent utilisés dans l’électronique et les nanotechnologies afin de réaliser des techniques de production tels que la gravure, la déposition de matériaux ou le dopage.
Il existe différentes tailles de plaquette en silicium, High Tech Company est en mesure de vous fournir les tailles standards entre 25 et 300mm avec une épaisseur de 0.7mm. Nous sommes également en mesure de répondre à vos demandes spécifiques.
Le silicium a de nombreuses applications possibles. Il est principalement utilisé dans l’industrie des semi-conducteurs à son état ultra-pur où il sert de substrat monocristallin. Il permet de graver par exemple les transistors et les circuits intégrés.
La plaquette (ou gaufrette) de silicium est un composant de base en électronique, il fait partie des composants de beaucoup de produits sur le marché et son utilité essentielle n’est plus à prouver.
Caractéristiques de nos wafers
Nous commercialisons des wafers en silicium en format standard, une ou deux faces polies en fonction de vos demandes. Le wafer en silicium commercialisé par High Tech Company dispose d’un très haut niveau de pureté (Supérieur à 99.9999%) ce qui lui permet d’assurer les meilleures performances sur le marché de l’électronique.
Enfin, différentes orientations de structure cristalline sont envisageables, les standards étant <111>/<100>, nous étudions toute demande personnalisée sur cotation à la demande. La forme des plaquette est généralement ronde, mais nous pouvons fournir des plaquettes carrées ou rectangulaires sur demande. Nous sommes à l’écoute de tous vos critères et y répondront au mieux (rugosité de la surface, résistivité, épaisseur, etc.), pour tout renseignement vous pouvez nous contacter directement.
