DESCRIPTION – Produits de prise d’empreinte pour la métrologie
Les produits Plastiform sont des produits de prise d’empreinte pour le contrôle qualité et la métrologie qui permettent de mesurer des espaces inaccessibles aux instruments de mesure. Cette technique de contrôle qualité est appelée le contrôle indirect délocalisé.
Les plastiforms permettent d’assurer plusieurs catégories de contrôles :
- Les contrôles de dimensions : Le produit recopie les dimensions de l’espace dans lequel il est moulé, puis, grâce a ses capacités physiques, est extrait pour être mesuré. La précision des Plastiforms est de l’ordre de 1 micron.
- Les contrôles de rugosité : Les plastiforms sont capables de recopier l’état de surface d’un matériau, au delà des dimensions d’un composant. En recopiant l’état de surface vous pourrez mesurer la rugosité directement sur l’empreinte avec une précision proche de 0.001 micron.
- Contrôles visuels : Certains produits sont également capables de recopier les aspects visuels d’une surface, et de les retranscrire de manière plus exploitable par l’intermédiaire d’une couleur noire brillante.
Caractéristique des plastiforms
Nous commercialisons les plastiforms ainsi que tous les accessoires nécessaires afin de réaliser des répliques. Les produits de prise d’empreinte de la marque Plastiform sont des polymères originalement en bi-composant : il est nécessaire de mélanger les deux composants avec un ratio un pour un afin d’entrainer un durcissement du produit.
Une fois le produit polymérisé (= le produit a fini de durcir), il capture les propriétés de son moule (dimensions, état de surface, etc.) et cela reste vrai si l’empreinte est déformée pour être extraite. certaines empreintes sont très souples après la polymérisation, il est alors facile de les extraire d’une pièce avec des formes internes complexes : C’est là tout l’avantage de la solution, il vous est possible de contrôler beaucoup d’espaces inaccessibles.
Plastiform permet d’éviter le contrôle destructif, plus précisément, les produits de prise d’empreinte sont capables de substituer 98% des besoins en contrôle destructifs.

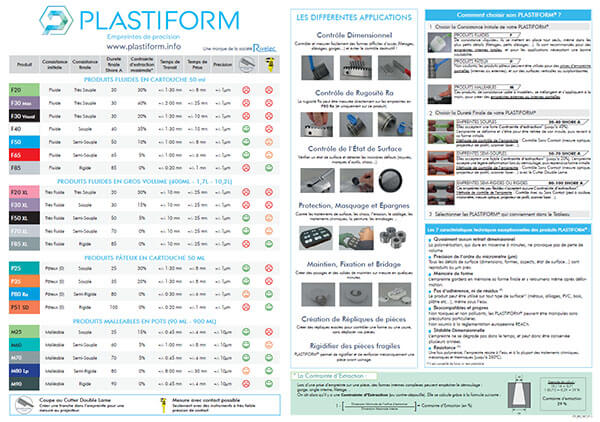

Poster récapitulatif de la gamme Plastiform et de leurs propriétés techniques.
Effectuer les mesures
Les plastiforms sont compatibles avec les instruments de mesure utilisés traditionnellement dans les laboratoires de métrologie : projecteurs de profil, pied à coulisse, machine de mesure 3D, rugosimètres, etc.
Plastiform a également développé un accessoire pour faciliter le contrôle des empreintes : le Cutter Double Lame. Il permet de trancher un profil dans les empreintes plastiform afin d’en extraire une coupe transversale, beaucoup plus simple à exploiter.
